přepínače reproduktorů a zesilovačů

3. přepínače reproduktorů a zesilovačů

	kod	popis	cena s DPH
1a	W12602	přepínač 2 párů reproduktorů STEREO perové svorky novinka
1b	W12612	přepínač 2 párů reproduktorů STEREO šroubová svorkovnice novinka
2a	W12604	přepínač 4 párů reproduktorů STEREO novinka
2b	W12614	přepínač 4 párů reproduktorů STEREO novinka
3a	W12602U	přepínač 2 zesilovačů na 1 pár reproduktorů STEREO perové svorky novinka
3b	W12612U	přepínač 2 zesilovačů na 1 pár reproduktorů STEREO šroubová svorkovnice novinka

1a	1b	2a	2b	3a	3b


W12602	W12612	W12604	W12614	W12602U	W12612U

W12602 přepínač 2 párů reproduktorů STEREO pérové svorky

Velmi pěkně provedený kovový přepínací pultík pro přepínání 2 párů reproduktorů k jednomu STEREO zesilovači. Volba kolébkovým přepínačem. Umožňuje libovolnou volbu připojení reproduktorových soustav - můžete připojit 1. nebo 2. nebo obě současně - sériově nebo obě odpojit. Konektory jsou běžné reproduktorové svorky pro volné konce vodičů. Označení polarity červená / černá. Má tyto konektory: 2x 2 páry pro reprobedny a 2 páry pro zesilovač. Díky speciálnímu zapojení při připojení obou sad reproduktorů nedojde k přetížení zesilovače, neboť se reproduktory propojí do série a tím nedojde ke kritickému snížení impedance, které by nastalo při paralelním propojení.

Použití: přepínání dvou sad reproduktorů k jednomu zesilovači, např. přepínání reproduktorů do kuchyně nebo obýváku, mohou hrát i současně.

W12602 cena

technická data
funkce přepínače	1. připojení reproboxů A (PAIR1)
	2. připojení reproboxů B (PAIR2)
	3. připojení repro A+B (do série)
	4. odpojení reproboxů A i B
výstup1	reprobedny A - 2 páry svorek (L+R)
výstup2	reprobedny B - 2 páry svorek (L+R)
vstup	zesilovač (AMP) - 2 páry svorek (L+R)
přepínání	kolébkové přepínače ( max.16 A)
max.zatížení	150 W na kanál
rozměry	130 x 95 x 35 mm
provedení pultíku	kov, matně lakovaný-černý
konektory - 2+4 páry reprosvorek
určeno pro 4 až 16 ohmové reprosoustavy
masivní přepínací kontakty16A

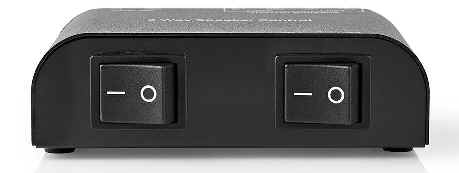

přední panel s přepínači reproduktorů

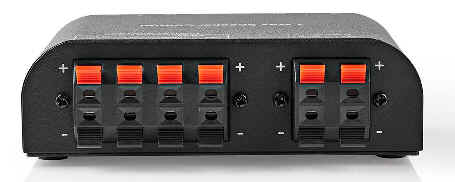

zadní panel se svorkami pro připojení repro

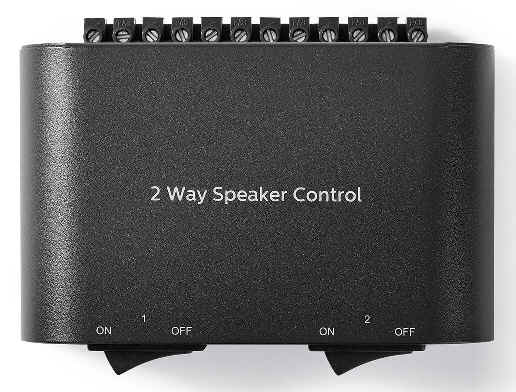

W12612 přepínač 2 párů reproduktorů STEREO šroubová svorkovnice

Velmi pěkně provedený kovový přepínací pultík pro přepínání 2 párů reproduktorů k jednomu STEREO zesilovači. Volba kolébkovým přepínačem. Umožňuje libovolnou volbu připojení reproduktorových soustav - můžete připojit 1. nebo 2. nebo obě současně - sériově nebo obě odpojit. Konektory jsou běžné šroubové svorky pro max. průřez vodičů 2,5mm. Označení polarity + / -. Má tyto konektory: 2x 2 páry pro reprobedny a 2 páry pro zesilovač. Díky speciálnímu zapojení při připojení obou sad reproduktorů nedojde k přetížení zesilovače, neboť se reproduktory propojí do série a tím nedojde ke kritickému snížení impedance, které by nastalo při paralelním propojení.

Použití: přepínání dvou sad reproduktorů k jednomu zesilovači, např. přepínání reproduktorů do kuchyně nebo obýváku, mohou hrát i současně.

W12612 cena

technická data
funkce přepínače	1. připojení reproboxů A (PAIR1)
	2. připojení reproboxů B (PAIR2)
	3. připojení repro A+B (do série)
	4. odpojení reproboxů A i B
výstup1	reprobedny A - 2 páry svorek (L+R)
výstup2	reprobedny B - 2 páry svorek (L+R)
vstup	zesilovač (AMP) - 2 páry svorek (L+R)
přepínání	kolébkové přepínače ( max.16 A)
max.zatížení	150 W na kanál
rozměry	130 x 95 x 35 mm
provedení pultíku	kov, matně lakovaný-černý
konektory - šroubová svorkovnice pro max.2,5mm
určeno pro 4 až 16 ohmové reprosoustavy
masivní přepínací kontakty16A

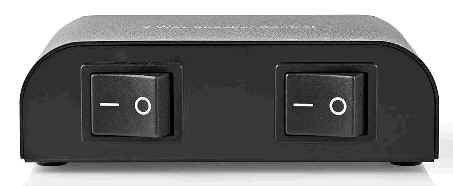

přední panel s přepínači reproduktorů

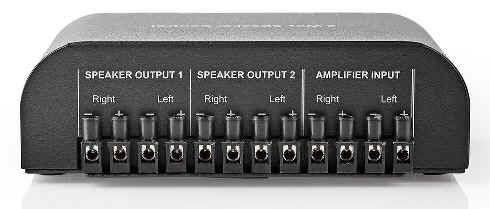

zadní panel se šroubovou svorkovnicí pro připojení repro

W12604 přepínač 4 párů reproduktorů STEREO pérové svorky

Velmi pěkně provedený kovový přepínací pultík pro přepínání 4 párů reproduktorů k jednomu STEREO zesilovači. Volba kolébkovým přepínačem. Umožňuje libovolnou volbu připojení reproduktorových soustav - můžete připojit 1. nebo 2. nebo obě současně - sériově, můžete připojit 3. nebo 4. nebo obě současně - sériově nebo vše připojit nebo odpojit. Konektory jsou běžné reproduktorové svorky pro volné konce vodičů. Označení polarity červená / černá. Má tyto konektory: 2x 4 páry pro reprobedny a 2 páry pro zesilovač. Díky speciálnímu zapojení při připojení obou sad reproduktorů nedojde k přetížení zesilovače, neboť se reproduktory propojí do série a tím nedojde ke kritickému snížení impedance, které by nastalo při paralelním propojení.

Použití: přepínání až 4 sad reproduktorů k jednomu zesilovači, např. přepínání reproduktorů do kuchyně nebo obýváku, mohou hrát i současně.

W12604 cena

technická data
funkce přepínače	1. připojení reproboxů A (PAIR1)
	2. připojení reproboxů B (PAIR2)
	3. připojení repro A+B (do série)
	4. odpojení reproboxů A, B, C, D
	5. připojení reproboxů C (PAIR3)
	6. připojení reproboxů D (PAIR4)
	7. připojení repro C+D (do série)
	8. připojení reproboxů A + B a C + D
výstup1	reprobedny A - 2 páry svorek (L+R)
výstup2	reprobedny B - 2 páry svorek (L+R)
výstup3	reprobedny C - 2 páry svorek (L+R)
výstup4	reprobedny D - 2 páry svorek (L+R)
vstup	zesilovač (AMP) - 2 páry svorek (L+R)
přepínání	kolébkové přepínače ( max.16 A)
max.zatížení	200 W na kanál
rozměry	225 x 95 x 40 mm
provedení pultíku	kov, matně lakovaný-černý
konektory - 2+8 párů reprosvorek
určeno pro 4 až 16 ohmové reprosoustavy
masivní přepínací kontakty16A

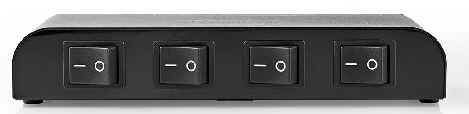

přední panel s přepínači reproduktorů

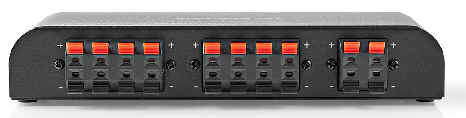

zadní panel se svorkami pro připojení reproduktorů

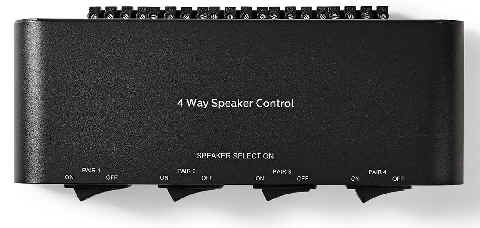

W12614 přepínač 4 párů reproduktorů STEREO šroubové svorky

Velmi pěkně provedený kovový přepínací pultík pro přepínání 4 párů reproduktorů k jednomu STEREO zesilovači. Volba kolébkovým přepínačem. Umožňuje libovolnou volbu připojení reproduktorových soustav - můžete připojit 1. nebo 2. nebo obě současně - sériově, můžete připojit 3. nebo 4. nebo obě současně - sériově nebo vše připojit nebo odpojit. Konektory jsou běžné šroubové svorky pro vodiče do 2,5mm. Označení polarity + / -. Má tyto konektory: 2x 4 páry pro reprobedny a 2 páry pro zesilovač. Díky speciálnímu zapojení při připojení obou sad reproduktorů nedojde k přetížení zesilovače, neboť se reproduktory propojí do série a tím nedojde ke kritickému snížení impedance, které by nastalo při paralelním propojení.

Použití: přepínání až 4 sad reproduktorů k jednomu zesilovači, např. přepínání reproduktorů do kuchyně nebo obýváku, mohou hrát i současně.

W12614 cena

technická data
funkce přepínače	1. připojení reproboxů A (PAIR1)
	2. připojení reproboxů B (PAIR2)
	3. připojení repro A+B (do série)
	4. odpojení reproboxů A, B, C, D
	5. připojení reproboxů C (PAIR3)
	6. připojení reproboxů D (PAIR4)
	7. připojení repro C+D (do série)
	8. připojení reproboxů A + B a C + D
výstup1	reprobedny A - 2 páry svorek (L+R)
výstup2	reprobedny B - 2 páry svorek (L+R)
výstup3	reprobedny C - 2 páry svorek (L+R)
výstup4	reprobedny D - 2 páry svorek (L+R)
vstup	zesilovač (AMP) - 2 páry svorek (L+R)
přepínání	kolébkové přepínače ( max.16 A)
max.zatížení	200 W na kanál
rozměry	225 x 95 x 40 mm
provedení pultíku	kov, matně lakovaný-černý
konektory - 2+8 párů šroubových svorek
určeno pro 4 až 16 ohmové reprosoustavy
masivní přepínací kontakty16A

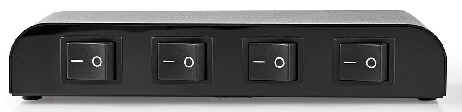

přední panel s přepínači reproduktorů

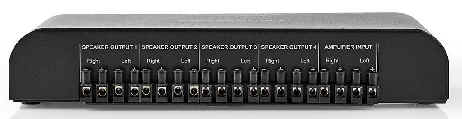

zadní panel se svorkami pro připojení reproduktorů

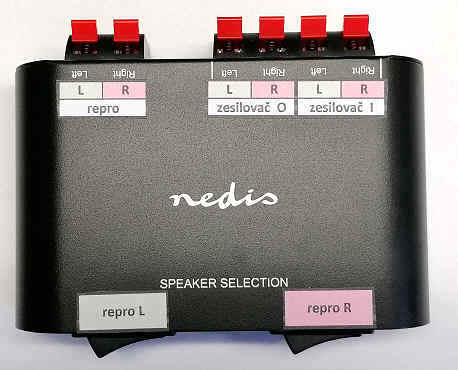

W12602U přepínač dvou zesilovačů pro 1 pár reproduktorů (STEREO)

Velmi pěkně provedený upravený kovový přepínací pultík pro přepínání 2 STEREO zesilovačů k jedné sadě reproduktorů. Volba kolébkovým přepínačem. Každým přepínačem přepínáme jednu reprobednu k zesilovači A nebo B, dle polohy kolébky. Konektory jsou běžné reproduktorové svorky pro volné konce vodičů. Označení polarity červená / černá. Má. 2x 2 páry pro zesilovače a 1 pár pro reprobedny. Tento přepínač úplně odděluje oba zesilovače. Přepínají se oba vodiče, každý zesilovač pracuje samostatně s jednou nebo oběma repro na plný výkon (max.150W) Můžete provozovat buď jeden ze zesilovačů (A nebo B) na reproduktory L + R, ale můžete provozovat i oba zesilovače současně, jeden na L repro a druhý na R repro.

Použití: přepínání dvou zesilovačů nebo audio zařízení k jedné sadě reprobeden, např. přepínání věže a domácího kina k jednomu páru reproduktorů.

poznámka: pro přepínání zesilovačů není možné používat původní neupravený přepínač W12602, neboť tento přepínač má společné propojení některých svorek a navíc jsou tam vloženy rezistory, které snižují výkon a přepínání způsobuje i seriové propojení zesilovačů. Tento způsob není pro připojení dvou zesilovačů vhodný a hrozí kolize a poškození zesilovačů. Úprava původního přepínače spočívá v tom, že jsou přepínače přepojeny tak, že vzniknou dva samostatné okruhy L a R a při jakékoliv kombinaci přepínačů nikdy nedojde k žádnému propojení obou zesilovačů mezi sebou. Též jsou odstraněny původní rezistory. Přepínač je doplněn štítky s popisky konektorů, aby bylo jasné kam připojit zesilovače a kam reproduktory.

W12602U cena

technická data
funkce přepínače	1. připojení reprosoustavy k zesilovači A
	2. připojení reprosoustavy k zesilovači B
	3. připojení reprobedny L na zesilovač A a reprobedny R na zesilovač B
	4. připojení reprobedny R na zesilovač A a reprobedny L na zesilovač B
vstup1	zesilovač A - 2 páry svorek (L+R)
vstup2	zesilovač B - 2 páry svorek (L+R)
výstup	reprobedny - 2 páry svorek (L+R)
přepínání	kolébkové přepínače 1 a 2 ( max.16A)
max.zatížení	3500 W na kanál
rozměry	130 x 95 x 35 mm
provedení pultíku	kov, matně lakovaný-černý
masivní přepínací kontakty16A
konektory - 6 párů reprosvorek

přední panel s přepínači reproduktorů

zadní panel se svorkami pro připojení repro

W12612U přepínač dvou zesilovačů pro 1 pár reproduktorů (STEREO)

Velmi pěkně provedený upravený kovový přepínací pultík pro přepínání 2 STEREO zesilovačů k jedné sadě reproduktorů. Volba kolébkovým přepínačem. Každým přepínačem přepínáme jednu reprobednu k zesilovači A nebo B, dle polohy kolébky. Konektory jsou šroubové svorky pro volné konce vodičů. Označení polarity červená / černá. Má. 2x 2 páry pro zesilovače a 1 pár pro reprobedny. Tento přepínač úplně odděluje oba zesilovače. Přepínají se oba vodiče, každý zesilovač pracuje samostatně s jednou nebo oběma repro na plný výkon Můžete provozovat buď jeden ze zesilovačů (O nebo I) na reproduktory L + R, ale můžete provozovat i oba zesilovače současně, jeden na L repro a druhý na R repro.

Použití: přepínání dvou zesilovačů nebo audio zařízení k jedné sadě reprobeden, např. přepínání věže a domácího kina k jednomu páru reproduktorů.

poznámka: pro přepínání zesilovačů není možné používat původní neupravený přepínač W12612, neboť tento přepínač má společné propojení některých svorek a navíc jsou tam vloženy rezistory, které snižují výkon a přepínání způsobuje i seriové propojení zesilovačů. Tento způsob není pro připojení dvou zesilovačů vhodný a hrozí kolize a poškození zesilovačů. Úprava původního přepínače spočívá v tom, že jsou přepínače přepojeny tak, že vzniknou dva samostatné okruhy L a R a při jakékoliv kombinaci přepínačů nikdy nedojde k žádnému propojení obou zesilovačů mezi sebou. Též jsou odstraněny původní rezistory. Přepínač je na rozdíl od obrázku doplněn štítky s popisky konektorů, aby bylo jasné kam připojit zesilovače a kam reproduktory.

W12612U cena

technická data
funkce přepínače	1. připojení reprosoustavy k zesilovači A
	2. připojení reprosoustavy k zesilovači B
	3. připojení reprobedny L na zesilovač A a reprobedny R na zesilovač B
	4. připojení reprobedny R na zesilovač A a reprobedny L na zesilovač B
vstup1	zesilovač A - 2 páry svorek (L+R)
vstup2	zesilovač B - 2 páry svorek (L+R)
výstup	reprobedny - 2 páry svorek (L+R)
přepínání	kolébkové přepínače 1 a 2 ( max.16A)
max.zatížení	3500 W na kanál
rozměry	130 x 95 x 35 mm
provedení pultíku	kov, matně lakovaný-černý
masivní přepínací kontakty16A
konektory - 6 párů reprosvorek

přední panel s přepínači reproduktorů

zadní panel se svorkami pro připojení repro
