1 regulátor otáček DC motorů



dolů



   kod

   popis

cena s DPH
1 ESM454  regulátor otáček PWM stejnosměrných motorů nebo LED světel do 2A

2 ESM456B  regulátor otáček PWM stejnosměrných motorů do 20A

3 ESM456D  napájecí modul, step-down měnič 5V/3A, 2x USB

4 ESM456E  napájecí modul, step-down měnič 5V/2A, 1x USB + LED voltmetr

 1   2   3   4

ESM454 ESM456B ESM456D ESM456E

 Hlavní výhodou měniče je jeho malá velikost a změna napětí, při které nedochází k zahřívání napáječe, takže nepotřebuje žádný chladič, dále jednoduchá montáž.

 Moduly nejsou samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení) a alespoň základní znalosti elektroniky) Z modulů lze skládat různá zařízení a přístroje.

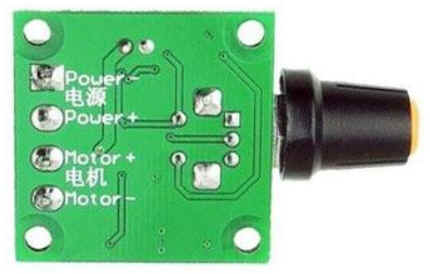

   ESM454 regulátor otáček PWM stejnosměrných motorů nebo LED světel do 2A
 Impulsní PWM regulátor pro  malé DC motorky nebo LED světla a pásky.Bez zpětné vazby pro kontrolu nastavených otáček. Regulace se provádí změnou šířky pulzu, vhodné i pro nízké otáčky, kde motor neztrácí sílu.

použití: regulace otáček stejnosměrných motorků pro napětí 2 až 12V s max. odběrem 2A. možno též používat pro regulaci 12V pásků LED pro regulaci jasu do max. proudu 2A.

ESM454  cena
technická data
vstupní napětí    1,8 - 15V DC
výstupní proud    2A  max.
výstupní výkon    30W max.
klidový proud     7 uA
frekvence měniče PWM    21 kHz
rozsah regulace    1–100% změnou šířky pulsu
rozměry     32×32×15 mm
hmotnost     14 g

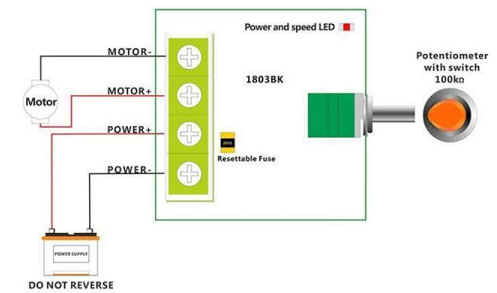

zapojení svorkovnice
napájení    Power +,  Pover -
připojení motoru    Motor +,  Motor -


modul není samostatný funkční celek, vyžaduje odbornou montáž. (pájení a připojení)

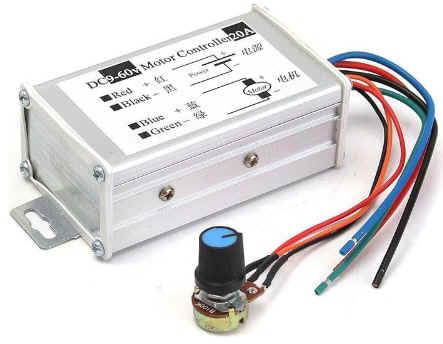

   ESM456B regulátor otáček PWM stejnosměrných motorů do 20A
 Impulsní PWM regulátor (PWM driver) pro DC motory v krabičce. Pracovní napětí v rozsahu od 9 do 60 V, maximální proud 20 A. Nastavitelný výkon – potenciometrem.

použití: regulace otáček stejnosměrných motorů pro napětí 9 až 60V s max. odběrem do 20A. možno též používat pro regulaci jasu pásků LED do max. proudu 20A.

ESM456B  cena
technická data
vstupní napětí    9 -  60V DC
výstupní proud    20A  max.
výstupní výkon    1200W max.
frekvence měniče PWM    25 kHz
rozsah regulace    1–100% změnou šířky pulsu
rozměry     92×52×36 mm

hliníkový box pro lepší chlazení.

ochrana proti otočení polarity.

zapojení kabelů
napájení    červený +,  černý -
připojení motoru    modrý, zelený


modul není samostatný funkční celek, vyžaduje odbornou montáž. (pájení a připojení)

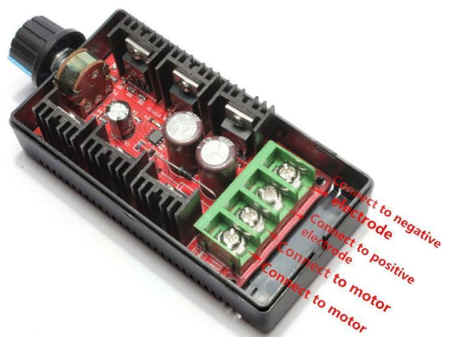

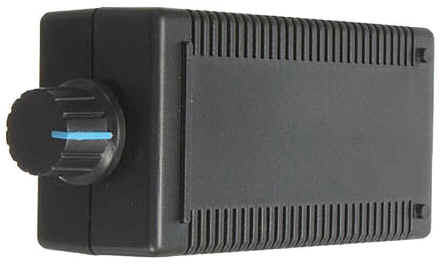

   ESM456D regulátor otáček PWM stejnosměrných motorů do 40A
Plynulá regulace počtu otáček nízkonapěťových elektromotorů. Tyto motory najdou využití hlavně ve stejnosměrných vrtačkách, modelech aut, pohonech stěračů, tak jako u elektrického nářadí. Výstupní proud od 0 do 40A lze plynule nastavit pomocí potenciometru.

použití: regulace otáček stejnosměrných motorů pro napětí 9 až 50V s max. odběrem do 40A. možno též používat pro regulaci jasu  pásků LED do max. proudu 40A.

ESM456D  cena
technická data
vstupní napětí    9 -  50V DC
výstupní proud    40A  max.
výstupní výkon    100 - 200W max.
frekvence měniče PWM    12 kHz
rozsah regulace    5–100% změnou šířky pulsu
rozměry     90×51×32 mm

zapojení kabelů
napájení    negative -,  pozitive +
připojení motoru    svorky motor


modul není samostatný funkční celek, vyžaduje odbornou montáž. (pájení a připojení)

napájení max.proud 40A max.výkon
12V 480 W
24V 960W
36V 1440W
55V 2000W

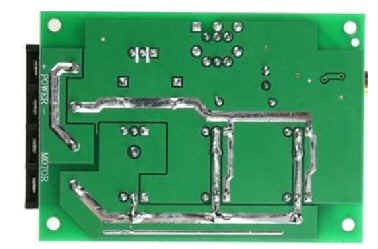

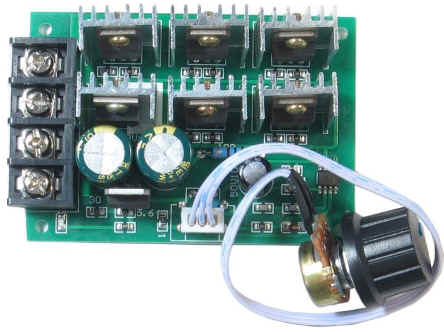

   ESM456E regulátor otáček PWM stejnosměrných motorů do 40A
Plynulá regulace počtu otáček nízkonapěťových elektromotorů. Tyto motory najdou využití hlavně ve stejnosměrných vrtačkách, modelech aut, pohonech stěračů, tak jako u elektrického nářadí. Výstupní proud od 0 do 40A lze plynule nastavit pomocí potenciometru.

použití: regulace otáček stejnosměrných motorů pro napětí 9 až 55V s max. odběrem do 40A. možno též používat pro regulaci jasu  pásků LED do max. proudu 40A.

ESM456E  cena
technická data
vstupní napětí    9 -  55V DC
výstupní proud    40A  max.
výstupní výkon    200W max.
frekvence měniče PWM    25 kHz
rozsah regulace    0 -100% změnou šířky pulsu
rozměry     83 × 56 × 28 mm

zapojení kabelů
napájení    power + / -
připojení motoru     motor


modul není samostatný funkční celek, vyžaduje odbornou montáž. (pájení a připojení)

napájení max. proud 40A max.výkon
12V 480 W
24V 960W
36V 1440W
55V 2000W
