moduly časovače  - časové relé



dolů



   kod

   popis

cena s DPH
1  ESM483  modul časový spínač 2 sec až 2 hod, mini modul C005

2  ESM443  modul relé časového zpoždění 1 - 10 sec, napájení i ovládání 12V

 1   2

ESM483 ESM443

 Časovače a časové spínače na zpožděné zapnutí nebo zapnutí na určitou nastavenou dobu

 Moduly nejsou samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení) a alespoň základní znalosti elektroniky) Z modulů lze skládat různá zařízení a přístroje.

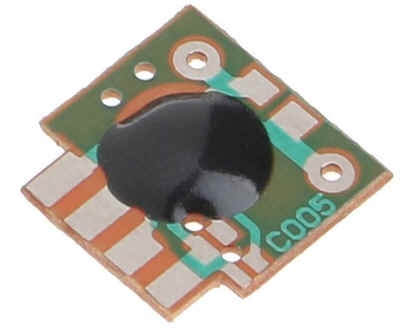

   ESM483  modul časový spínač 2 sec až 2 hod, mini modul C005

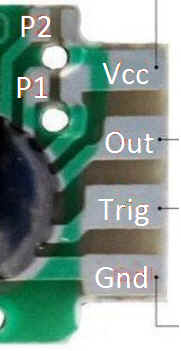

Univerzální miniaturní modul časového spínače pro všestranné použití. Po stisku vypínače nebo tlačítka SW1 (vstup Trig) se sestupnou hranou impulsu spustí časovač, který udržuje výstup Out v aktivním stavu, sepnuto proti Gnd (nízká úroveň Out, LED svítí). Po uplynutí nastavené doby se časový spínač vrátí do výchozí polohy a výstup Out je neaktivní. Po dobu sepnutí je další spouštěcí signál neaktivní, tzn. neresetuje se odpočítávání času. Propojkami P1 a P2 lze nastavené časy prodloužit 8×(P1) nebo 64×(P2). Výsledná doba sepnutí se tedy může prodloužit až na několik dní.

použití: všude tam, kde vyžadujeme zpožděné zapnutí nebo vypnutí, tento časovač je vhodný i pro dlouhé časy, s použitím propojek P1,P2 můžete čas prodloužit až na několik (5) dní. Jako výkonový spínač doporučujeme připojit spínací (reléový) modul.



ESM483  cena
technická data
napájení    2 - 5V
odběr klidový     < 1uA
odběr aktivní     < 120uA
zatížení výstupu Out     30mA  max.
spínání    2 sec - 2 hod (změnou R3)
připojení napájení    páj.plošky Vcc, Gnd
připojení ovládání    pájecí plošky Out, Trig
indikace provozu    kontrolka  LED
rozměry    12 x 12 x 3 mm



modul není samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení)



výměnou R3 změníme dobu sepnutí dle tabulky

rezistor R3 čas při napájení 3V čas při napájení 4,5V
10k 6 sec 5 sec
22k 9 sec 8 sec
33k 13 sec 11 sec
51k 19 sec 18 sec
75k 27 sec 25 sec
100k 34 sec 32 sec
150k 49 sec 46 sec
220k 70 sec 67 sec
390k 2 min 2 min
560k 3 min 3 min
1M 5,5 min 5 min
4M7 24 min 19 min
10M 49 min 45 min
22M 2 hod 2 hod

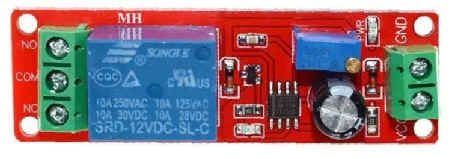

   ESM443  modul relé časového zpoždění 1-10 sec, napájení i ovládání 12V
Časové relé pro zpožděné připojení, nastavitelné v rozsahu 1–10sec s IC NE555. Po připojení napájecího napětí se relé spojí se zpožděním, po uplynutí 1–10 sec. Nastavitelné trimrem.

použití: vhodný jako výstupní spínací modul se zpožděným spínáním, maximální spínací napětí 250V AC, max. spínaný proud 10A. Vhodné např. pro opožděné připojení subwooferu nebo reprosoustavy..

ESM443  cena
technická data
napájení    12 V
počet relé    1x  (1x přepínací NC/NO)
zatížení kontaktů    10A/250V AC (1x přepínací)
spínání    zpožděné 1 - 10 sec
připojení napájení    svorkovnice VCC, GND
připojení kontaktů    svorkovnice NC, COM, NO
indikace provozu    kontrolka  LED
rozměry



modul není samostatně funkční celek, vyžaduje odbornou montáž. (pájení a připojení)
